پوسته پمپ سانتریفیوژ

پمپ های سانتریفیوژ در دو نوع تقسیم بندی می شوند که یکی از لحاظ شکل هندسی و دیگری از لحاظ تعداد برش ها است. در ادامه هر کدام از این تقسیم بندی ها برای پمپ سانتریفیوژ همراه با شکل توضیح داده خواهد شد. برای اطلاع از مشخصات فنی و قیمت پمپ آب کشاورزی با کارشناسان فروش در تماس باشید.


تقسیم بندی پوسته پمپ سانتریفیوژ از لحاظ شکل هندسی

1. پوسته حلزونی شکل (Volute Casing)
2. پوسته افشان (guide blade casing)

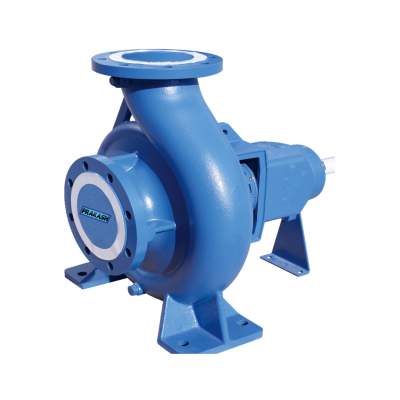

پوسته حلزونی شکل

این نوع پوسته بصورت حلزونی یا مارپیچی شکل بوده به طوری که سطح مقطع آن از زبانه ورودی تا خروجی افزایش می یابد. شکل خاص حلزون، موجب توزیع غیر یکنواخت فشار در اطراف پروانه می گردد که باری را عمود بر شفت بوجود می آورد. پمپ حلزونی که نوعی پمپ سانتریفیوژ یا گریز از مرکز محسوب می شود به دلیل همین پوسته حلزونی شکل است که به این عنوان نام گذاری شده است.

در عمل باز هم در پوسته حلزونی شکل سرعت تا حدودی کاهش می یابد و توزیع فشار حتی در راندمان بهینه در اطراف پروانه یکنواخت نخواهد بود. بنابراین می توان گفت که درصدی از فشار ایجاد شده در پمپ سانتریفیوژ حلزونی شکل توسط پوسته ایجاد می شود نیروی شعاعی که به علت توزیع غیر یکنواخت فشار در اطراف پروانه به وجود می آید ردیال فورس نامیده می شود. وجود نیروی شعاعی ممکن است منجر به:

1. فرسایش پروانه یا پوسته
2. خرابی یاتاقان ها
3. خرابی مکانیکال سیل

در برخی از موارد برای خنثی کردن نیروی شعاعی از یاتاقان های بزرگتر که تحمل بار شعاعی بیشتری را داشته باشند استفاده می شود.

پوسته افشان پمپ سانتریفیوژ

این نوع پوسته از لحاظ شکلی دایره ای می باشد و در داخل آن پره های ثابتی وجود دارد که به آن ها دیفیوزر یا افشاننده می گویند. سیال عبوری از پروانه وارد پره های افشان یا راهنما شده و چون مقطع جریان به تدریج بازتر می شود سرعت افت می یابد و فشار افزایش پیدا می کند. پره های افشان به ندرت در پمپ های جریان شعاعی یک طبقه استفاده می شود و بیشترین کاربرد آن ها در پمپ های چند طبقه فشار قوی و پمپ های توربینی قائم است.


تقسیم بندی پوسته پمپ سانتریفیوژ از لحاظ تعداد برش ها

1. پوسته یکپارچه
2. پوسته چند تکه


پوسته یکپارچه

بدنه اصلی اکثر پمپ سانتریفیوژ یک طبقه به صورت یک پارچه ریخته می شوند. به منظور سوار کردن پروانه و قطعات داخلی پمپ معمولا دو طرف و یا حداقل یه طرف پوسته باز است و به وسیله درپوش های جلو و عقب به وسیله پیچ و مهره بسته می شود.


پوسته چند تکه

پوسته در جهت های مختلفی می تواند برش داشته باشد. اگر صفحه برش در امتداد محور باشد پوسته را با برش افقی می گویند. چون هر دو دهانه ورودی و خروجی پمپ در یک نیمه پوسته واقع هستند، نیمه دیگر را برای بازرسی و تعمیرات داخلی پمپ بدون بر هم زدن یاتاقان ها و لوله ها می توان برداشت. اگر صفحه برش در امتداد قائم باشد پوسته را با برش قائم گویند، اگر پوسته به وسیله دو صفحه متقاطع در امتداد شعاع های پوسته برش خورد به آن برش اوریب گویند.
