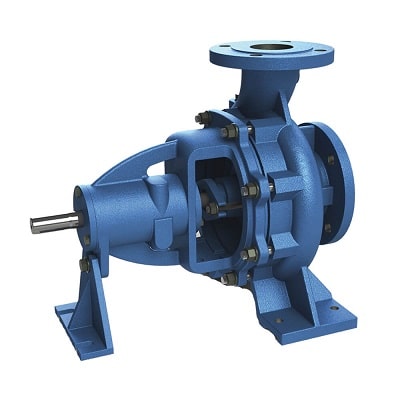

پمپ سانتریفیوژ یا پمپ گریز از مرکز چیست؟

پمپ سانتریفیوژ یا گریز از مرکز پرکاربردترین و رایج ترین انواع پمپ مورد استفاده در سطح جهان می باشد. پمپ سانتریفیوژ جز دسته پمپ های دینامیکی و جابجایی نامثبت محسوب می شود. در پمپ سانتریفیوژ از پروانه جهت انتقال سیال استفاده می شود. در واقع پروانه قدرت را از الکتروموتور دریافت کرده و انرژی دریافتی را به سیال منتقل می کند.


دسته بندی پمپ سانتریفیوژ

پمپ های سانتریفیوژی یا گریز از مرکز چند نوع میتوان دسته بندی کرد که شامل دسته بندی بر اساس:

• نوع جریان
• تعداد مراحل
• نوع حلزونی
• تعداد مکش
• جهت محور

در زیر به تفکیک انواع دسته بندی پمپ سانتریفیوژ توضیح داده شده است.

دسته بندی پمپ سانتریفیوژ بر اساس نوع جریان

1. جریان محوری
2. جریان شعاعی
3. جریان ترکیبی

پمپ جریان محوری

در پمپ سانتریفیوژ جریان محوری، سیال به موازات شفت و بصورت محوری وارد پمپ شده و بصورت محوری نیز خارج می شود. پمپ جریان محوری قابلیت پمپاژ سیالات در دبی های بالا را دارند اما هد کمی را می توانند جابجا کنند.

پمپ سانتریفیوژ شعاعی

در پمپ های سانتریفیوژ شعاعی، سیال پس از چرخش 90 درجه نسبت به قسمت مکش از پروانه خارج می شود. بسیاری از پمپ های سانتریفیوژ در این دسته یافت می شوند. سیال از طریق قسمت مکش بصورت محوری وارد می شود و از قسمت تخلیه بصورت عمودی خارج می شود. این طرح معمولا زمانی استفاده می شود که محدودیت جریان و نیاز به افزایش فشار تخلیه وجود داشته باشد. بنابراین، طراحی پمپ سانتریفیوژ برای موارد دبی های کم و هد بالا کاربرد دارند. اکثر پمپ هایی که در صنایع گاز و نفت استفاده می شوند در این دسته قرار می گیرند.

پمپ سانتریفیوژ ترکیبی

در پمپ سانتریفیوژ ترکیبی، سیال بصورت محوری وارد پروانه می شود و با نیروی گریز از مرکز ناشی از چرخش پروانه به سمت بیرونی پروانه کشیده می شود. به دلیل نوع پروانه ای که در پمپ جریان ترکیبی بکار می رود، جریان خروجی بصورت اریب و زاویه دار و زاویه ای بین افقی و عمودی است.

دسته بندی پمپ سانتریفیوژ بر اساس تعداد مراحل

• پمپ سانتریفیوژ یک مرحله ای: پمپ سانتریفیوژی یک مرحله ای دارای یک پروانه است که داخل محفظه بر روی شفت سوار شده است. پمپ یک مرحله ای کاربرد گسترده ای دارد و راندمان بالایی نیز دارند. پمپ سانتریفیوژ تک مرحله ای خود می تواند بصورت افقی، عمودی، تک مکشه یا دو مکشه باشد.
• پمپ سانتریفیوژ چند مرحله ای: پمپ سانتریفیوژی چند مرحله ای دارای چند پروانه است که بصورت سری بر روی شفت پمپ سوار می شوند. پمپ چند مرحله ای در کاربردهایی که هد و فشار بالا نیاز دارند بکار می رود.


دسته بندی پمپ سانتریفیوژ بر اساس نوع حلزونی

1. پمپ تک حلزونی: در پمپ تک حلزونی، سیال بعد از چرخش توسط پروانه به حلزونی تخلیه می شود. سیال توسط همین یک فضای حلزونی از آن خارج می شود.
2. پمپ دو حلزونی: در پمپ دو حلزونی، فضای حلزونی توسط تیغه ای به دو قسمت تقسیم شده است و نسبت به پمپ تک حلزونی مزیت بیشتری از لحاظ بازدهی دارد.

اجزای پمپ سانترفیوژی

یکی از مهمترین نکاتی که باید در انتخاب پمپ سانترفیوژ در نظر داشت آشنایی با اجزای تشکیل دهنده پمپ سانتریفیوژ است. به طور خلاصه میتوان اجزای آن را به صورت زیر لیست کرد و در عکس هم میتوانید تمام قسمت های آن را ببنید.

1. بدنه یا پوشش
2. شفت یا روتور
3. پروانه
4. یاتاقان
5. مکش
6. تخلیه



نحوه کارکرد پمپ سانتریفیوژ

در پمپ سانتریفیوژ، در ابتدای مسیر جریان ورودی به پمپ با ورود سیال از قسمت مکش پمپ، سیال وارد قسمت چشمی پروانه می شود. گردش شفت تحت حمایت یاتاقان ها توسط الکتروموتور و نیروهای محرکه دیگر مثل موتور احتراق داخلی و توربین بخار باعث چرخش پروانه متصل به شفت محرک می شود. چرخش پروانه باعث اعمال نیروی گریز از مرکز به سیال حول مرکز پروانه می شود و سیال را بصورت شعاعی به محیط بیرونی پروانه و محفظه هدایت می کند. حرکت سیال به سمت بیرونی پروانه افت فشاری را در قسمت چشمی و مرکز پروانه ایجاد می کند که همین عامل مکش سیال از ورودی پمپ است. چرخش مداوم پروانه عمل مکش و به جریان انداختن سیال در پمپ را ایجاد می کند.

قسمت تخلیه پمپ خروجی پمپ محسوب می شود و لوله ای است که سیال بعد از افزایش فشار در قسمت حلزونی و محفظه پمپ از آنجا به محل مورد نظر هدایت می شود.
