انواع پمپ که استفاده گسترده ای در صنایع مختلف مثل ساختمانی، کشاورزی، تهویه مطبوع دارد، پمپ طبقاتی است. پمپ طبقاتی در دسته پمپ سانتریفیوژ قرار دارد. علت اینکه به آن پمپ طبقاتی می گویند، وجود چندین پروانه و ساختار طبقاتی آنها در داخل پمپ است. وجود چند طبقه پروانه در پمپ های طبقاتی که بصورت پشت سرهم قرار گرفته اند قابلیت ایجاد دبی و هد بیشتری را نسبت به سایر پمپ های سانتریفیوژ به آنها داده است و بنابراین برای کاربری هایی که نیاز به پمپاژ آب به ارتفاع های بالاتر و با دبی های بیشتر دارند، مناسب هستند. بطور کلی پمپ طبقاتی در دو نوع عمودی طبقاتی و افقی طبقاتی تقسیم می شوند که در مقاله تفاوت پمپ طبقاتی عمودی و افقی بطور کامل بررسی و مقایسه شده اند.
پمپ طبقاتی چیست؟
پمپ طبقاتی در دسته پمپ هایی است که عملکرد آن سانتریفیوژ یا گریز از مرکز است و در دسته پمپ دینامیکی قرار می گیرد. پمپ طبقاتی یا پمپ چند مرحله ای از چند پروانه سانتریفیوژ و دیفیوزر بصورت سری بهره می برد و به همین دلیل قدرت و توانایی انتقال سیال با فشار و دبی بیشتری را دارد. تعداد طبقات پروانه در این پمپ ها بسته به نیاز می تواند متفاوت باشد. پمپ های طبقاتی به دلیل ویژگی هایی که دارند در مصارف آبرسانی ساختمان های بلند، کشاورزی و سیستم های تاسیسات مورد استفاده قرار می گیرند. برای دریافت مشخصات فنی و قیمت پمپ با کارشناسان فروش در تماس باشید.
انواع پمپ طبقاتی

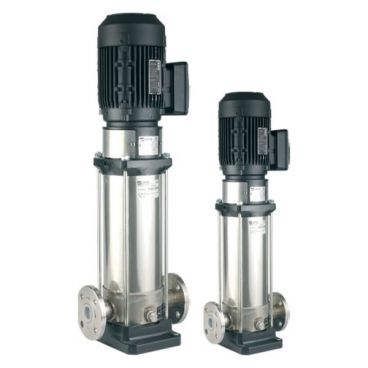

- پمپ عمودی طبقاتی
- پمپ افقی طبقاتی
بطور کلی پمپ های طبقاتی از لحاظ ساختار شامل دو نوع عمودی طبقاتی و افقی طبقاتی هستند. پمپ عمودی طبقاتی همانطور که از نامش پیداست بصورت عمودی نصب می شود و به در مواقعی که مشکل کمبود فضا وجود دارد مناسب هستند. همچنین پمپ طبقاتی عمودی به دلیل نحوه قرارگیری آن، بالانس تر می باشد. پمپ افقی طبقاتی هم ساختاری افقی داشته و به همان صورت نصب می شود. پمپ طبقاتی افقی تعمیر و نگهداری نسبتا راحت تری دارد.
اجزا پمپ طبقاتی
- پروانه
- شفت
- بدنه
- دیفیوزر
- آب بند
- یاتاقان
- قسمت مکش
- قسمت تخلیه
پمپ های طبقاتی دارای اجزای اصلی فوق است که هر کدام وظیفه ای را برای عملکرد صحیح پمپ انجام می دهند. همانطور که قبلا توضیح داده شد، چندین پروانه بصورت سری در پمپ طبقاتی استفاده می شود . بارزترین مشخصه پمپ های طبقاتی، استفاده از چند مرحله پروانه و دیفیوزر در آن است. پمپ های طبقاتی برای سیالات تمیز مثل آب طراحی شده اند و نوع پروانه استفاده شده در این پمپ عموما از نوع پروانه بسته می باشد.
پروانه پمپ طبقاتی
پروانه های مورد استفاده در پمپ های طبقاتی از نوع پروانه بسته هستند. پمپ های طبقاتی برای ایجاد فشارهای بالا طراحی شده اند. علاوه بر قرارگیری چندین پروانه بصورت سری در پمپ، نوع شکل پروانه نیز باید به گونه ای باشد که بتواند فشار بالا را تامین کند و به همین دلیل پروانه بسته با داشتن چنین قابلیتی مناسب می باشد.
پوسته پمپ طبقاتی
پوسته یا بدنه در پمپ های طبقاتی مانند سایر پوسته پمپ ها وظیفه نگهداری سایر اجزای پمپ در کنار هم را دارد و در واقع پوششی است که از تمام اجزای پمپ بصورت یکپارچه محافظت می کند.
کاربرد پمپ طبقاتی
پمپ های طبقاتی در واقع با هدف ایجاد هد و دبی بیشتر از سایر پمپ های سانتریفیوژ طراحی شده اند. همچنین با توجه به ساختاری که دارند برای انتقال و پمپاژ سیالات تمیز و رقیق مثل آب مناسب هستند. در شرایط و مواردی که نیاز به جابجایی آب به ارتفاع های بالا می باشد مثل ساختمان های بلند و زمین های کشاورزی بزرگ کاربرد فراوان دارند. در ادامه کاربردهای پمپ طبقاتی ذکر شده اند:
- در ساختمان های بزرگ و مرتفع جهت تقویت فشار و آبرسانی
- در کشاورزی جهت تامین آب و آبرسانی به زمین ها و باغات با مسافت های زیاد
- در سیستم های تاسیساتی، حرارت مرکزی و تهویه مطبوع
- در سیستم های آب شیرین کن و تصفیه خانه های بزرگ شهری و صنعتی
- پمپ های مورد استفاده در مجموعه بوسترپمپ ها
- در سیستم های بزرگ شستشو و کارواش صنعتی
