انواع وکیوم پمپ

انواع وکیوم پمپ هایی که بیشترین کاربرد در صنعت را دارند و هر کدام به نوع خود داری مزایایی هستند میپردازیم

پمپ خلا آب در گردش

که در این نوع پمپ آب نقش اصلی در ایجاد یک خلا پایدار را ایفا میکند در این نوع پمپ خنک کننده پمپ آب میباشد

پمپ وکیوم آبی دارای محفظه سیلندر و پروانه ایی که مستقیما به الکترو موتور کوبل میشود و از دریچه ورودی همواره آب به همراه هوا وارد میشود و از سمت دریچه خروجی خارج میشود.

در این پمپ ها میتوان به فشار 30 میلی بار رسید ولی برای دست یابی به فشار های پایینتر باید از پمپ های وکیوم روغنی استفاده کرد.

پمپ های آبی از نظر میزان خلا به دسته های زیر تقسیم میشوند.

• با خلاء  80 میلی بار: این دسته از پمپ های آبی تک پروانه ای می باشند. این پمپ ها با مکش از 10 تا 200.000 متر مکعب در شرکت های مختلف تولید می شود.
• با خلاء 30 میلی بار: این دسته از پمپ های آبی دوپروانه ای می باشند و دارای سرعت به خلا رسیدن بسیار بالاتری هستند.

اگر بخواهیم این مدل پمپ ها را بر اساس نوع کوپله دسته بندی کنیم به دسته بندی زیر خواهیم رسید:

• End close
• مگنت کوپلینگ
• کوپله با کوپلینگ و تمسه و پولی



پمپ خلا لوب

که در این نوع پمپ پره هایی لوبیایی شکل با دقت بالایی خلاف جهت یکدیگر به حرکت در می آیند.

و هوای موجود را در فضایی تحت فشار قرار داده به دام انداخته و به بیرون هدایت میکنند که روغن نقش رواکاری و خنک کاری را دارد.

پمپ های خلا روتاری پره ایی روغنی

که این نوع پمپ به چند دسته تقسیم میشوند. پمپ خلا تک استیج و چند استیج

ساختار و عملکرد انواع پمپ خلا روغنی بطور کلی یکسان و از سیلندر یا محفظه مکش و روتور و پره های وکیوم تشکیل شده اند.

در این نوع پمپ نیز روغن و هوا نقش اصلی خنک کاری را بر عهده دارند.



پمپ وکیوم رینگ مایع یا لیکوئید رینگ:

در این نوع پمپ های خلا ، یک مایع نقش درزگیر را دارد و برای بار بخار متوسط تا زیاد کاربرد دارد.

این پمپ ها خلا 30 تور را ایجاد میکند.

برای دست یابی به خلا بیشتر از روغن یا سایر سیالات کم فشار استفاده میشود.

در این پمپ ها سیالی که مناسب با نوع پمپ باشد استفاده میشود. (این سیال ممکن است به پممپ دیگر آشیب برساند)

این پمپ های در رده پمپ ها با قابلیت اطمینان بسیار بالا هستند ولی گران قیمت هستند.

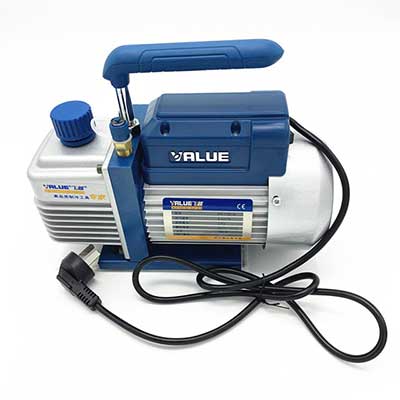

پمپ وکیوم روتاری وین با پره دوار:

برای پمپاژ گاز خنثی خشک و تمیز استفاده می شود.

درزگیر در این پمپ ها نیز روغن میابشد.

از آنجایی که روغن به عنوان درزگیر و روان کننده پمپ استفاده میشود.

میزان مکش این پمپ حدود 5 تور است.

این پمپ ها از لحاظ قیمتی در رده متوسط است.



پمپ وکیوم روتاری پیستون یا پیستون دوار:

این پمپ ها برای کابردهای سنگین و صنعتی استفاده میشوند.

این پمپ ها توانایی ایجاد وکیوم تا 50 تور را دارند.

این پمپ ها مناسب استفاده در مواردی که آلودگی زیاد است هستند.

این پمپ ها نیز در دره قیمتی نسبتا بالا قرار دارند.

پمپ وکیوم خشک یا درای

این پمپ ها برا خلاف پمپ های قبل از مایع برای درزگیری استفاده نمیکنند.

و بدلیل نداشتن درزگیر مایع این پمپ ها برای مواد خورنده قابل استفاده نیستند.

این پمپ ها تا  10 میلی متر جیوه خلا میکنند.

وکیوم بوستر یا تقویت کننده خلا:

پمپ وکیوم بوستر-روتس روتاری لوب یک شتاب دهنده گازها است.

و بدین صورت سرعت سیال ارسالی به پمپ خلا افزایش می باید و باعث افزایش خلا دستگاه می شود.
