تقسیم بندی پمپ های سانتریفوژ (اجزای پمپ)

پمپ های سانتریفوژ را، براساس یک تقسیم بندی اصولی، در انواع زیر شناسایی می کنند:

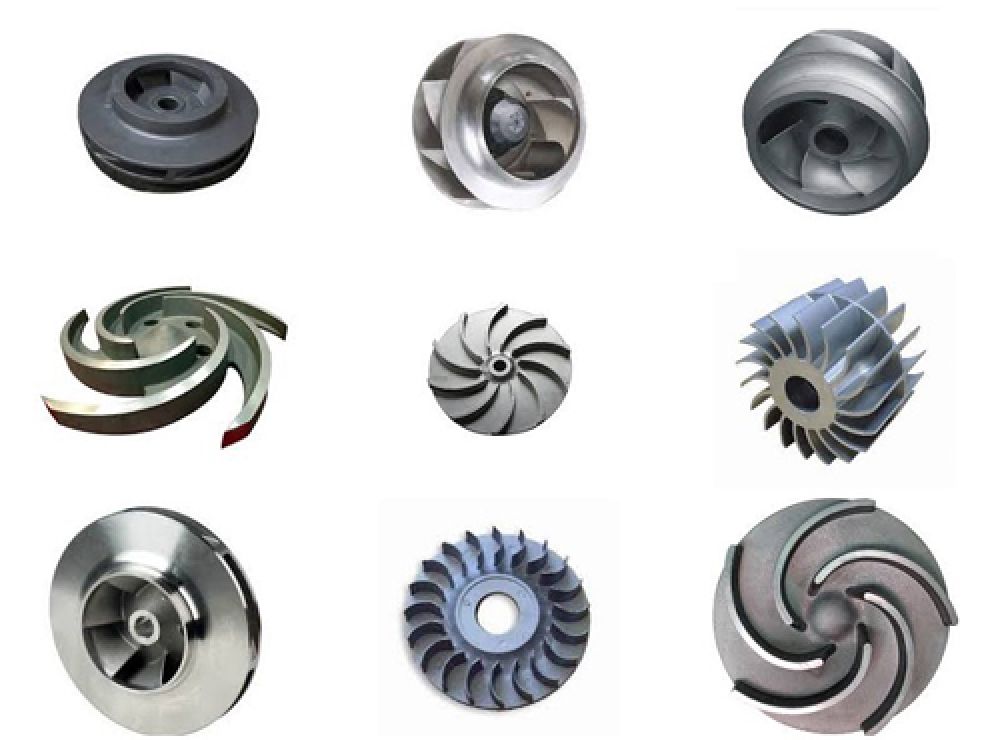

تعداد پروانه ها

بعضی پمپ های سانتریفیوژی، فقط از یک پروانه تشکیل شده اند، که معمولا به آنها «تک طبقه» می گویند؛ و به پمپ هایی که از چند پروانه تشکیل شده اند، «چند طبقه». در این حالت، پروانه ها به صورت سری به یکدیگر متصل هستند.

وضعیت محور پروانه

محور پروانه پمپ های تک طبقه یا چند طبقه، ممکن است بر حسب کاربرد، به صورت افقی یا عمودی قرار گیرد.

توجه : ترجیح داده می شود که محور پروانه، به صورت مایل قرار نگیرد.

ممکن است پمپ های سانتریفوژ را بر حسب اینکه تک مکشه یا دو مکشه باشند، و نیز بر مبنای وضعیت شاخه مکش نیز طبقه بندی نمایند. در این تقسیم بندی، پمپ های سانتریفوژ به دو دسته مکش از انتها و مکش از کنار تقسیم بندی خواهند شد؛ که در نوع اول، شاخه مکش روی محور پمپ نصب شده و عموما در پمپ های تک مکشه مورد استفاده قرارمی گیرد. پمپ های مکش از انتها، متداول ترین نوع می باشند. و در نوع دوم، که بیشتر در پروانه های دو مکشه با پوسته حلزونی مورد استفاده قرار می گیرد، شاخه مکش در جهت افقی یا عمودی رو به پایین قرار می گیرد. در پمپ های ظرفیت بالا با پروانه های دو مکشه، معمولا دو شاخه مکش قرار می دهند.

پروانه پمپ های چند پروانه ای، ممکن است به صورت های زیر به هم متصل شوند:

سری

در این حالت، دبی سیال در پروانه ها مساوی بوده و هد کل، مجموع هد تولیدی توسط هر پروانه است (پمپ های چند طبقه).

موازی

در این حالت، دبی کل برابر است با مجموع دبی های گذرنده از هر پروانه. هد تولیدی نیز، برابر با هد یک پروانه است.

سیستم سرى – موازی

این حالت، ترکیبی از دو حالت قبل است؛ یعنی دبی کل گذرنده از سیستم، برابر است با مجموع دبی های گذرنده از هر سیستم سری؛ و هد کل نیز، برابر است با مجموع هد تولیدی در هر سیستم سری.

پروانه های پمپ های چند طبقه، عموما به طور سری به یکدیگر متصل بوده و به ندرت به صورت سیستم سری – موازی هستند.

هم پمپ های چند طبقه عمودی و هم افقی، ممکن است دارای یکی از اجزای زیر باشند.

• محفظه حلزونی
• پره های راهنما
• کانال های دیفیوزر و گذرگاه های برگشت

که نوع آخر، متداول ترین حالت است.


پمپ سانتریفوژی، ممکن است برای انتقال سیالات تمیز و یا تا اندازه ای آلوده مورد استفاده قرار گیرند؛ که انواع پمپ های فاضلاب، کف کش، لجن کش و … از همین نوع سانتریفوژ می باشند. در ضمن، برای انتقال ذرات جامد مانند شن و ماسه، شکر، انواع پودرها و … نیز از پمپ سانتریفوژ استفاده می شود.

این تقسیم بندی، شامل مهم ترین خصوصیات ساختمانی پمپ های سانتریفوژ است. همچنین می توان تقسیم بندی ریزتر، اما کم اهمیت تری انجام داد؛ مثلا در پمپهای چند طبقه با پروانه های تک مکشه که چشم تمام وجوه در یک جهت است، می توان تقسیم بندی جزیی تری بر مبنای روش های بالانس نیروهای هیدرولیکی محوری انجام داد و غیره.
