بلبرینگ چیست؟

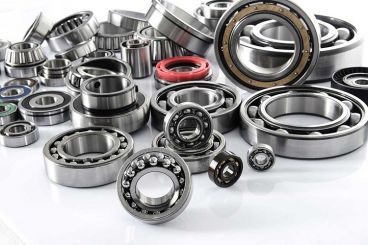

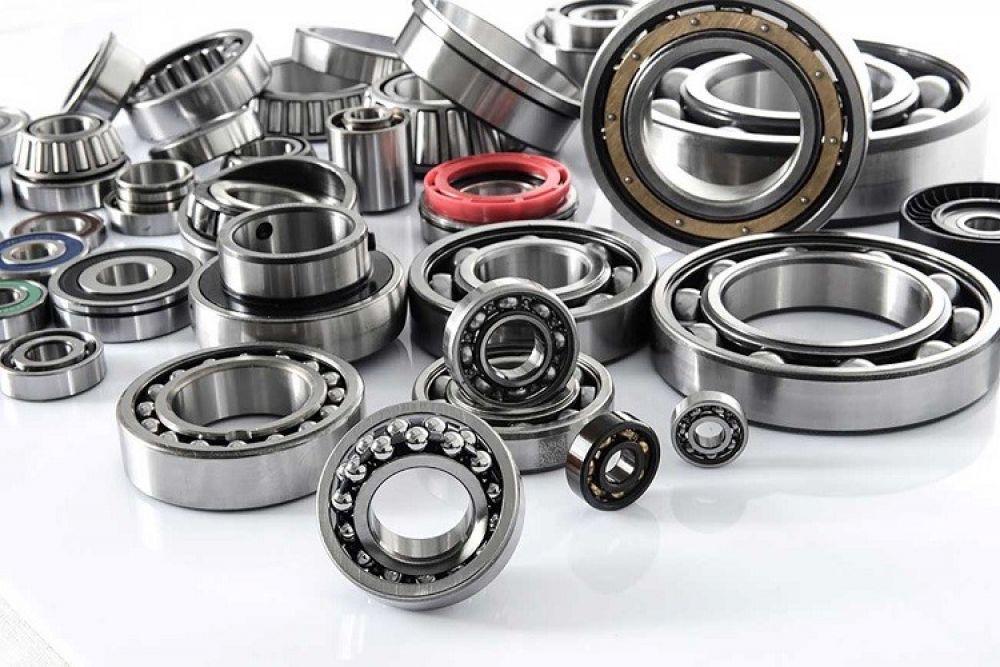

بلبرینگ Ball Bearing که با نام یاتاقان توپی یا بیرینگ نیز شناخته می‌شود و می‌توانند بارهای شعاعی و محوری را تحمل کنند و گونه‌ای از چرخنده‌ای خانواده یاتاقان‌ها هستند. وزن بار از لایه خارجی به گوی‌ها اعمال شده و از آنجا فشار به لایه داخلی منتقل می‌شود. در حقیقت بلبرینگ از ۳ بخش اصلی ساخته شده و از ساچمه‌ها برای انتقال بار بین دو یاتاقان استفاده خواهد شد. از آنجایی که ساچمه‌ها در بیرینگ‌ها حرکت گردشی دارند، میزان اصطکاک آنها خیلی کمتر از حالتی است که دو سطح بر روی یکدیگر سایش پیدا کنند به همین دلیل این قطعات امروزه کاربردهای متعددی در صنایع مختلف و انواع ماشین‌آلات مانند پمپ خلأ و … دارند.
بلبرینگ های تماس زاویه‌ای (Angular Contact Ball Bearings )
حلقه‌های داخلی و خارجی این نوع بلبرینگ ها با یکدیگر زاویه‌ایجاد میکنند. میزان زاویه‌ایجاد شده بین حلقه‌ها میزان تحمل بار قطعه را مشخص میکنند و هر چه این زاویه بازتر و بزرگ‌تری باشد می‌تواند تحمل بالاتری داشته باشد. این نوع از بلبرینگ ها خود می‌توانند به سه دسته اصلی یک ردیفه، دو ردیفه و چهار ردیفه تقسیم شوند.
- بلبرینگ یک طرفه فقط بار محوری را از یک جهت تحمل می‌کند اما بار شعاعی را به‌طور کامل مهار می‌کند.
- بلبرینگ‌های دو ردیفه به این شکل هستند که دو بلبرینگ یک ردیفه به صورت جفت در پشت یکدیگر تعبیه شده و بارهای محوری را از هر دو طرف تحمل میکنند.
- برای برطرف ساختن مشکل تحمل بار محوری تک ردیفه‌ها می‌توان از بلبرینگ های تماس زاویه‌ای با چهار نقطه تماس یا چهار ردیفه استفاده کرد که می‌توانند بار محوری را از دو جهت تحمل کنند.
بلبرینگ های کف گرد (Thrust Ball Bearings)
این بلبرینگ‌ها نیز روش نصب و طراحی ساده‌ای دارند و کاربردهای بیشتری در انواع ماشین‌آلات صنعتی مانند بلوئر هوا دارند. این بلبرینگ ها معمولاً از جنس فولاد یا برنج هستند و در دو نوع یک ردیفه و دو ردیفه وجود دارند. این بلبرینگ ها فقط برای تحمل نیروهای محوری ساخته شده و تحمل بارهای وارده به شکل شعاعی را ندارند. هر دو نوع بلبرینگ یک‌طرفه و دوطرفه کف گرد فقط قادر به تحمل نیروهای محوری هستند و هیچ‌کدام نمی‌توانند نیروی شعاعی را تاب بیاورند.
بلبرینگ های خود تنظیم (Self-Aligning Ball Bearings)
همانگونه که از نام آنها مشخص است این نوع بلبرینگ‌ها دارای قابلیت تنظیم بوده و می‌توانند در ابعاد گسترده‌ای در صنایع مختلف استفاده شوند. در حقیقت این بلبرینگ‌ها با انحنایی که در شیار ساچمه دارند در مواقعی که انحراف و غیر هم راستایی در شفت بلبرینگ ایجاد گردد تنظیمات لازم را برای تحمل نیروها اعمال خواهد کرد. تغییرات در زاویه محوری و به هم خوردن راستای زاویه‌ای در بلبرینگ‌ها مشکلات زیادی را در قطعه و دستگاه ایجاد میکنند به همین دلیل این بلبرینگ‌ها کاربردهای متعددی دارند. این بلبرینگ ها می‌توانند برای مکان‌هایی که دارای عدم تطابق و پایستگی هستند و در اثر عوامل مختلف درگیر افزایش و کاهش زوایا می‌شوند کاربردهای ویژه‌ای داشته باشند. این نوع از بلبرینگ‌ها از طراحی ویژه‌ای برخوردارند به همین دلیل توان تحمل بالایی در برابر نیروهای محوری و شعاعی دارند و در نهایت از قیمت بالاتری برخوردارند.
بلبرینگ‌های مقطع باریک
یکی دیگری از انواع بلبرینگ‌ها که شباهت بالایی به بلبرینگ های شیار عمیق دارند با نام بلبرینگ‌های مقطع باریک شناخته می‌شوند که در ابعاد مختلفی ساخته شده و استفاده‌های متعددی دارند. در اصل این نوع از قطعات در ماشین‌های صنعتی و انواع کارخانه‌های تولیدی استفاده می‌شود.
